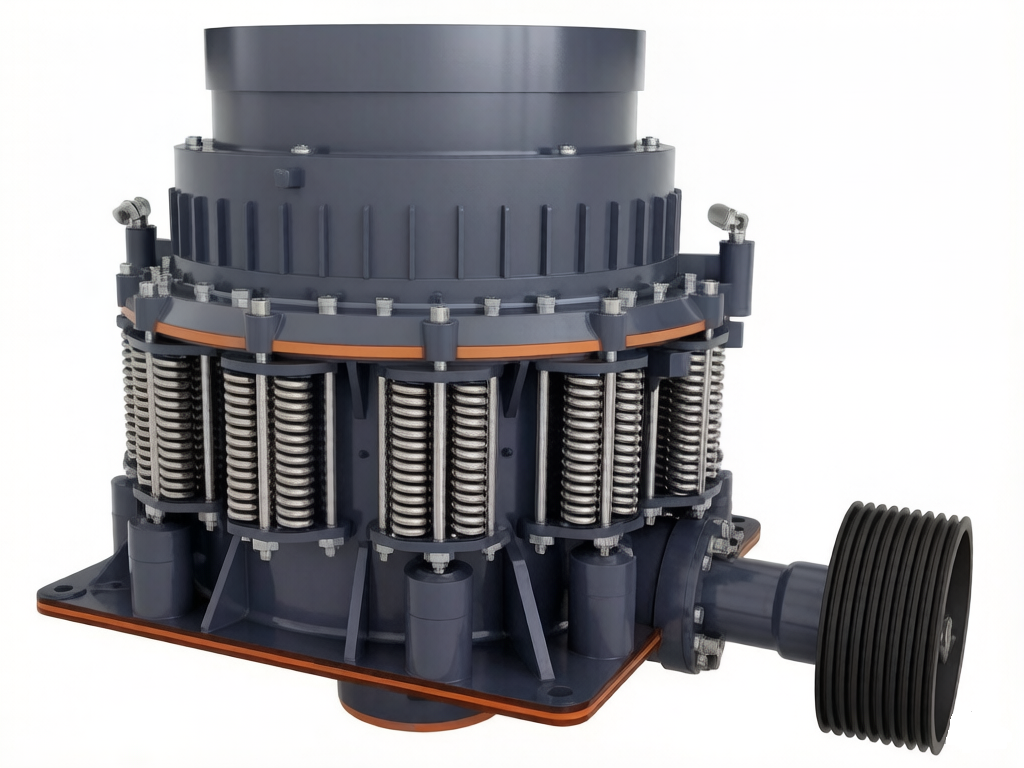

西蒙斯系列圆锥破碎机

工作原理

OS系列高效弹簧圆锥破碎机主要由传动部、机架部、偏心套部、碗型瓦部、动锥部、支撑套部及调整环部、进料装置等部分组成。其辅助部分由电气系统、稀油润滑系统以及液压清腔系统组成。工作时，由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转，动锥轴心线在偏心套的迫动下做旋摆运动，使得破碎壁表面时而靠近又时而离开轧臼壁表面，从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后，物料破碎至要求粒度，经下部排出。

产品优势

1. 性能高：通过腔型优化设计以及采用合理速度与冲程相结合，使该机型在相同动锥直径的情况下做功最多，从而具有更高的性能和生产能力。
2. 产品粒度组成好：采用层压破碎原理，使产品中立方体所占比例明显提高，针片状石子减少，粒级更均匀。
3. 稳定性好：当有铁块等非破碎物进入机内时，过铁保护装置会自动将其释放，然后自动复位。
4. 清腔方便：如果破碎机在负荷状态下停机，液压清腔系统可迅速清理破碎腔，大大减少了停机时间。
5. 可靠性高：采用大直径主轴、重型化主机架以及独立的稀油润滑系统的自动控制系统，保证了设备坚固耐用，运行可靠。
6. 维修方便易于操作：所有的部件均能够从上部或侧面拆装，从而定锥和动锥总成均可方便拆出。
7. 生产成本低：由于生产能力大，可靠性高，维修方便，大大降低了生产成本。

标准型OS系列高效弹簧圆锥破碎机参数

短头型OS系列高效弹簧圆锥破碎机参数

注：1. 产量为概略通过量，按石灰石测定（水分<8%）。2. 由于给料、粒级、岩石类型和物料含水量的差异，实际结果会有差异。

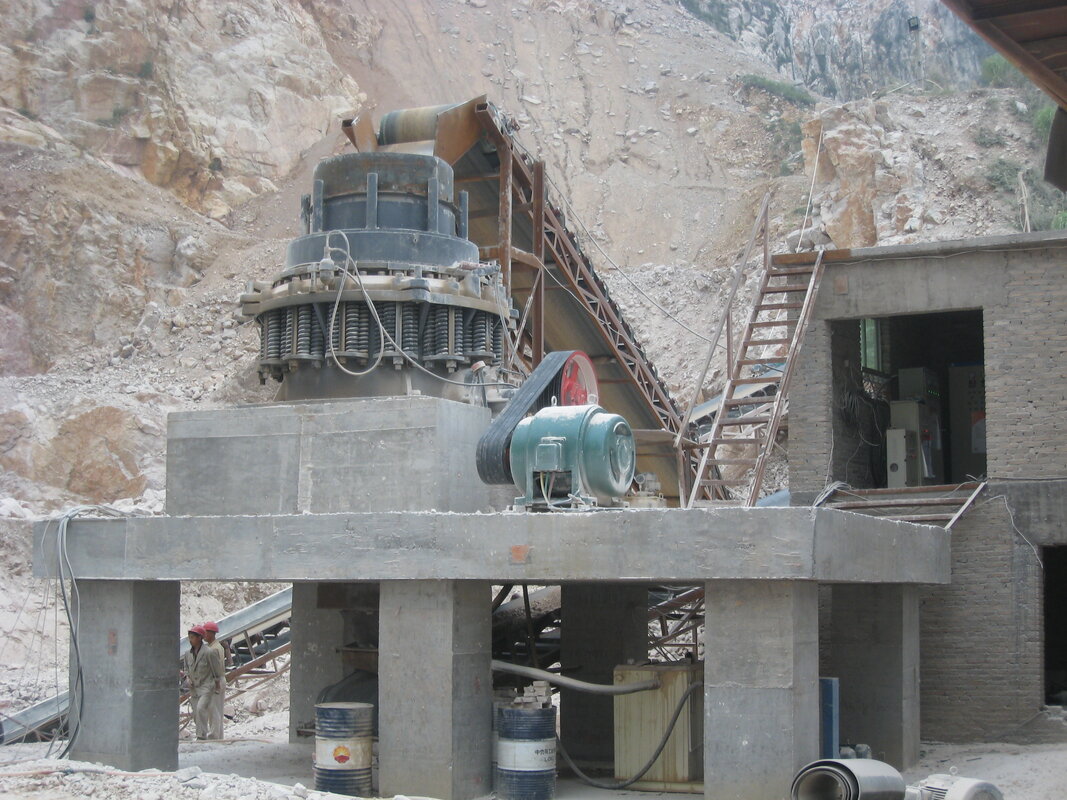

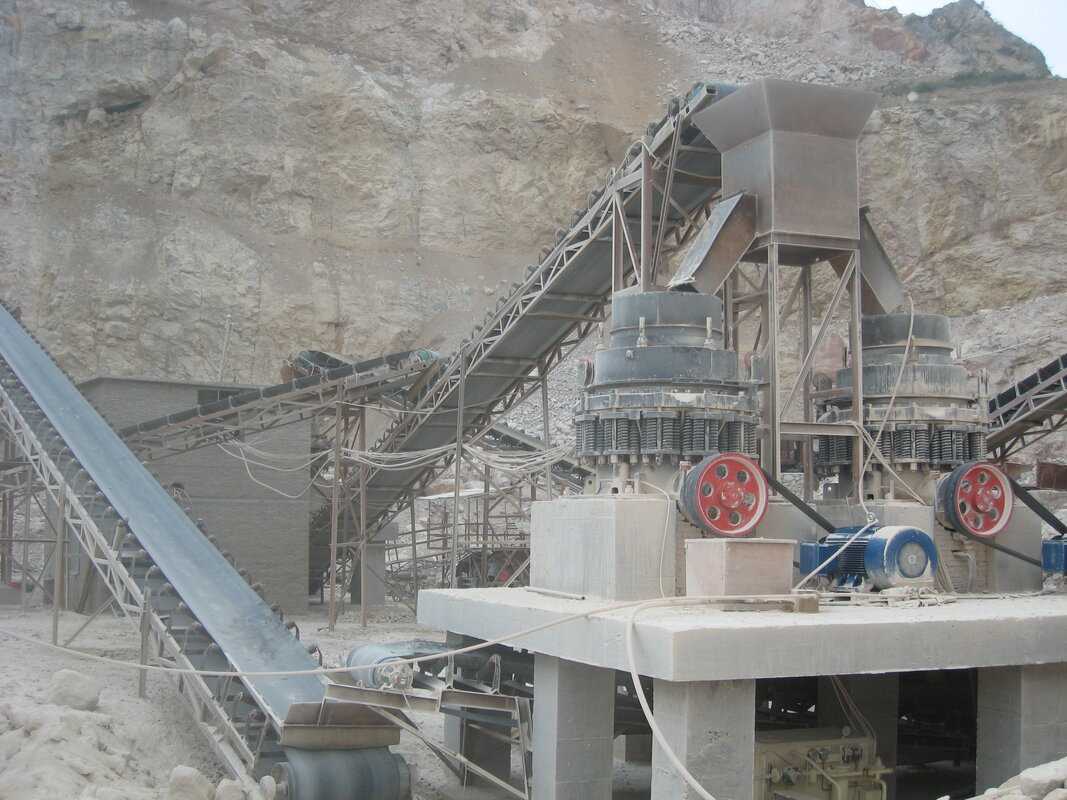

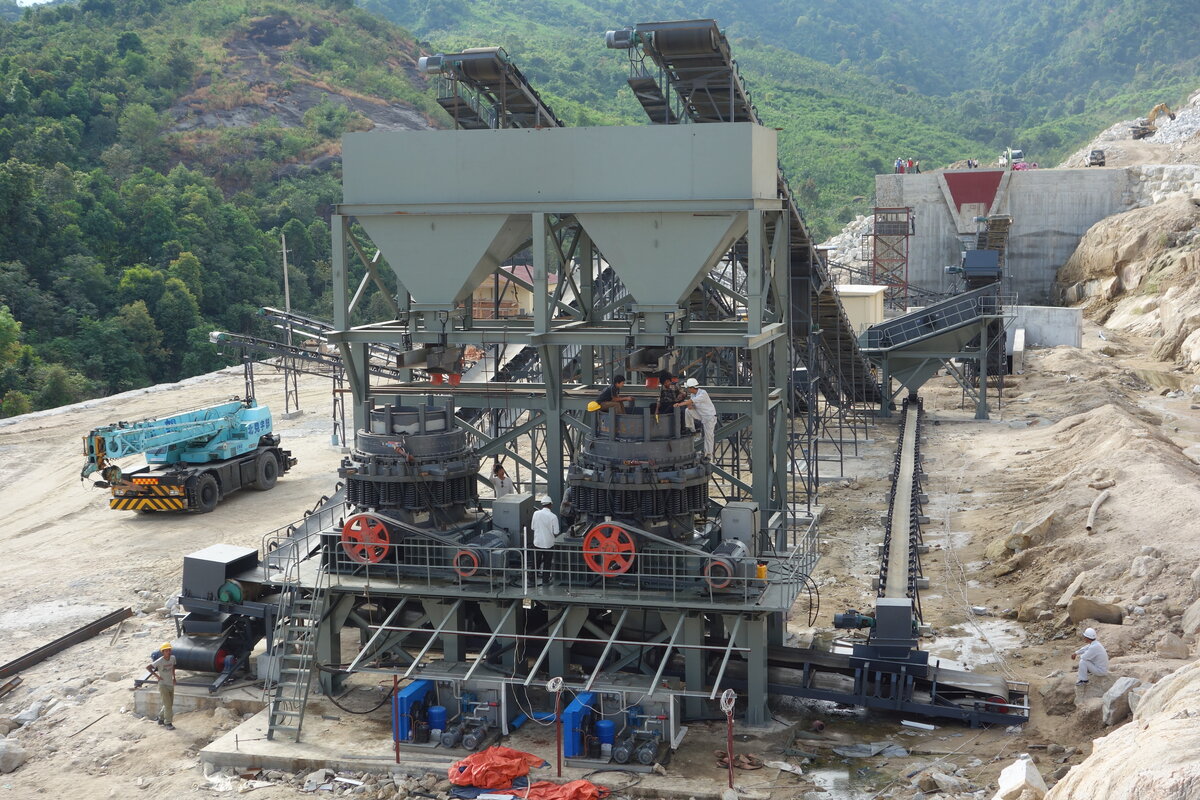

应用案例
