集块式破碎筛分站

集块式破碎筛分站

型号: OM系列 | 类别: 移动站

OM系列集块式破碎筛分站是Orepeak根据市场需求而推出的一种新型集成模块化的生产线。与固定式砂石线相比,它采用免基础安装设计,建设周期短,上料高度低,后期可迁移;与轮胎或履带式移动站相比,它单条生产线产能可达800吨/时。得益于高度集成模块化的设计,OM系列集块式破碎筛分站不仅外形尺寸小、吊装运输方便,还可实现现场快速安装,快速投产,非常适合场地空间有限,工期紧张的破碎筛分项目。

立即咨询
产品简介
产品组成
产品优势
技术参数
应用案例

集块式破碎筛分站

OM系列集块式破碎筛分站是Orepeak根据市场需求而推出的一种新型集成模块化的生产线。与固定式砂石线相比,它采用免基础安装设计,建设周期短,上料高度低,后期可迁移;与轮胎或履带式移动站相比,它单条生产线产能可达800吨/时。得益于高度集成模块化的设计,OM系列集块式破碎筛分站不仅外形尺寸小、吊装运输方便,还可实现现场快速安装,快速投产,非常适合场地空间有限,工期紧张的破碎筛分项目。

产品组成

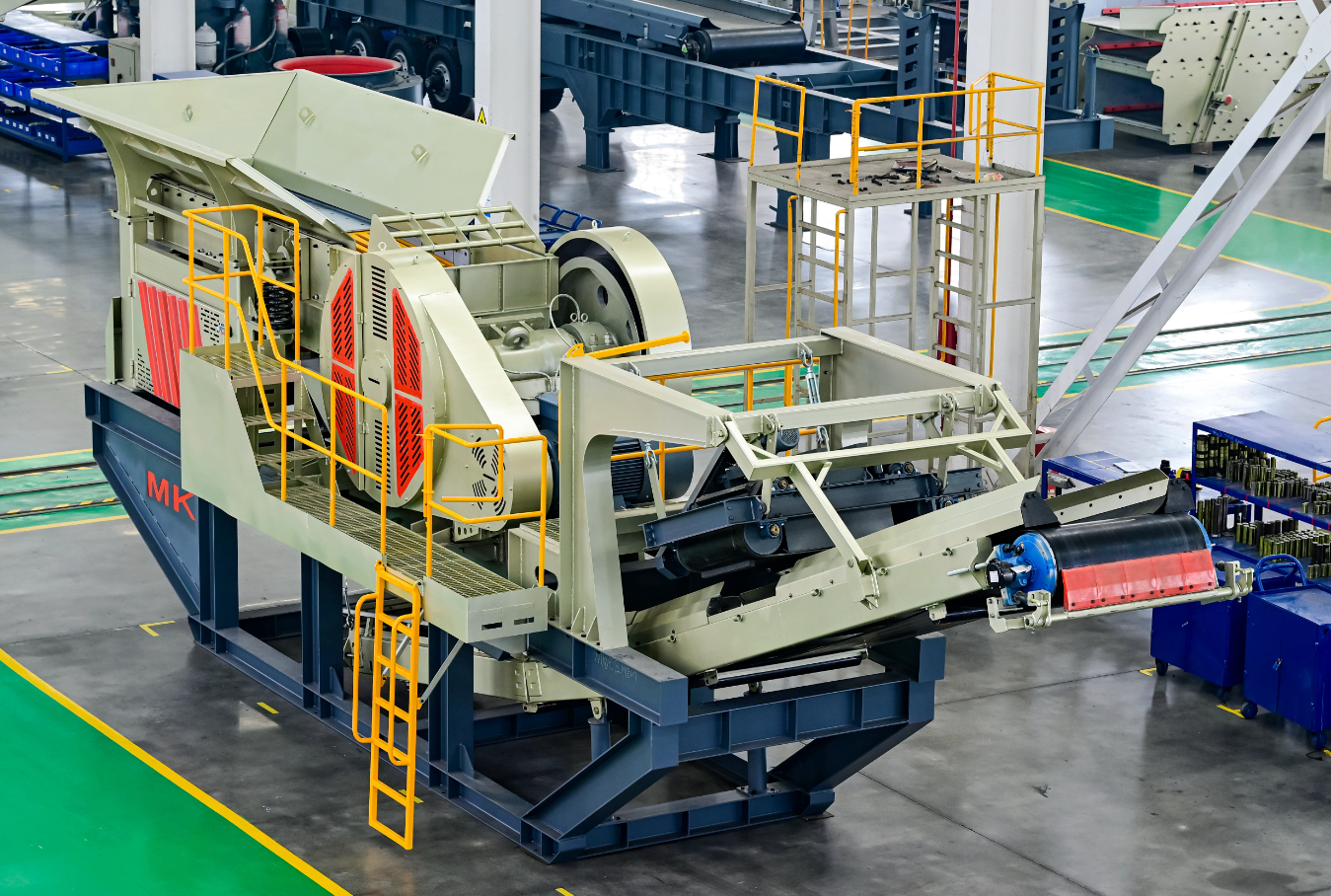

粗碎站

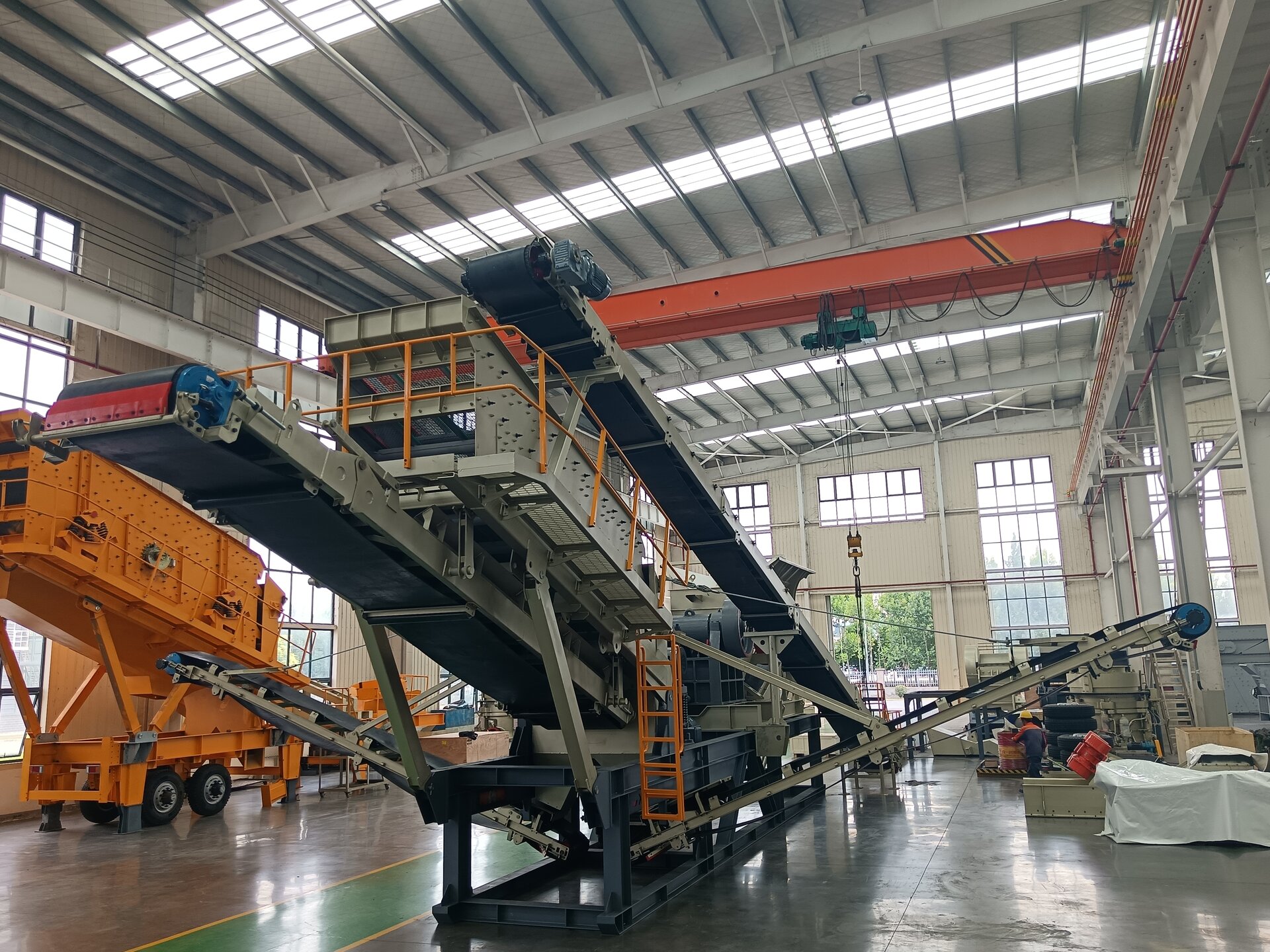

粗碎筛分站

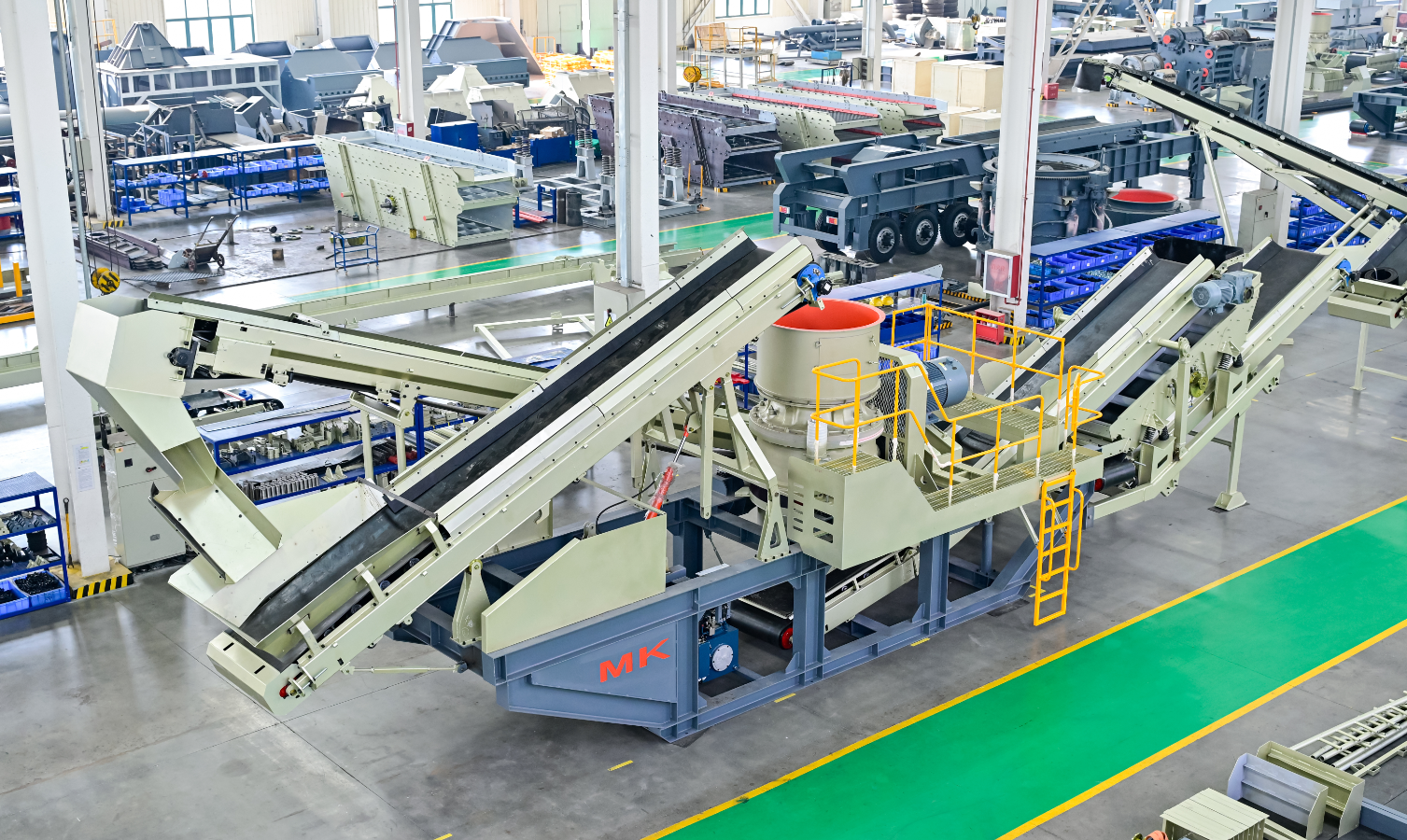

细碎筛分站

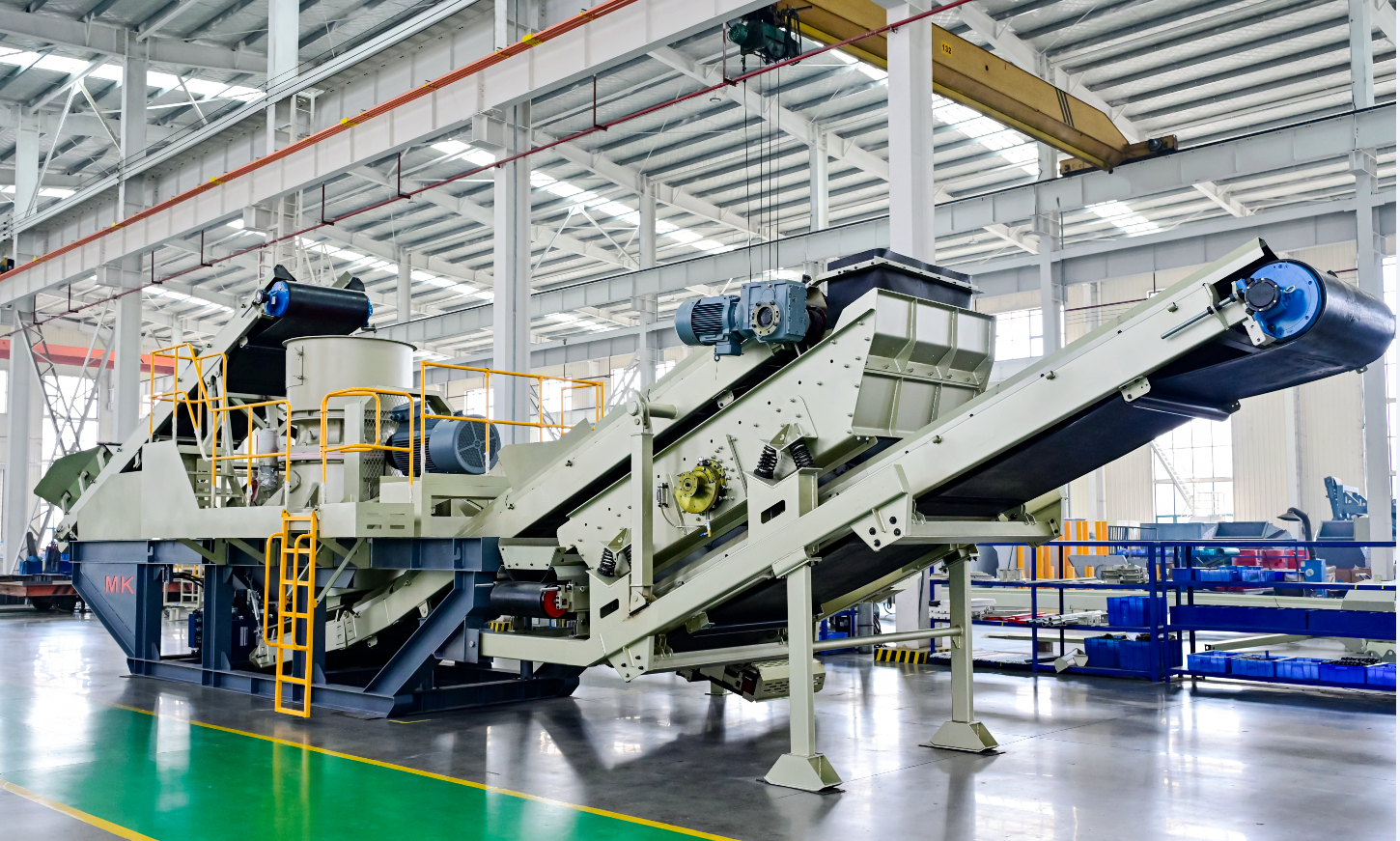

制砂筛分站

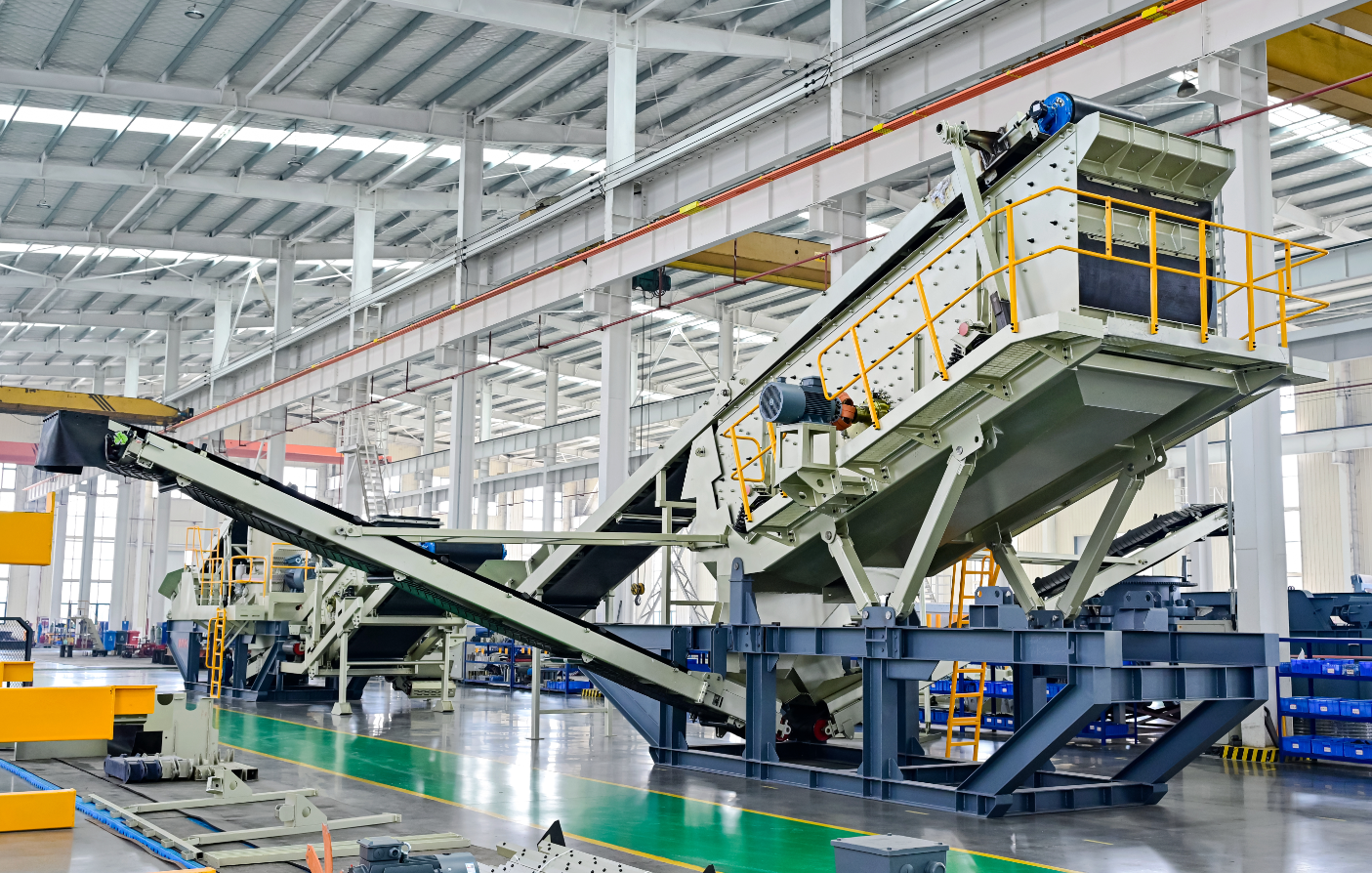

筛分站

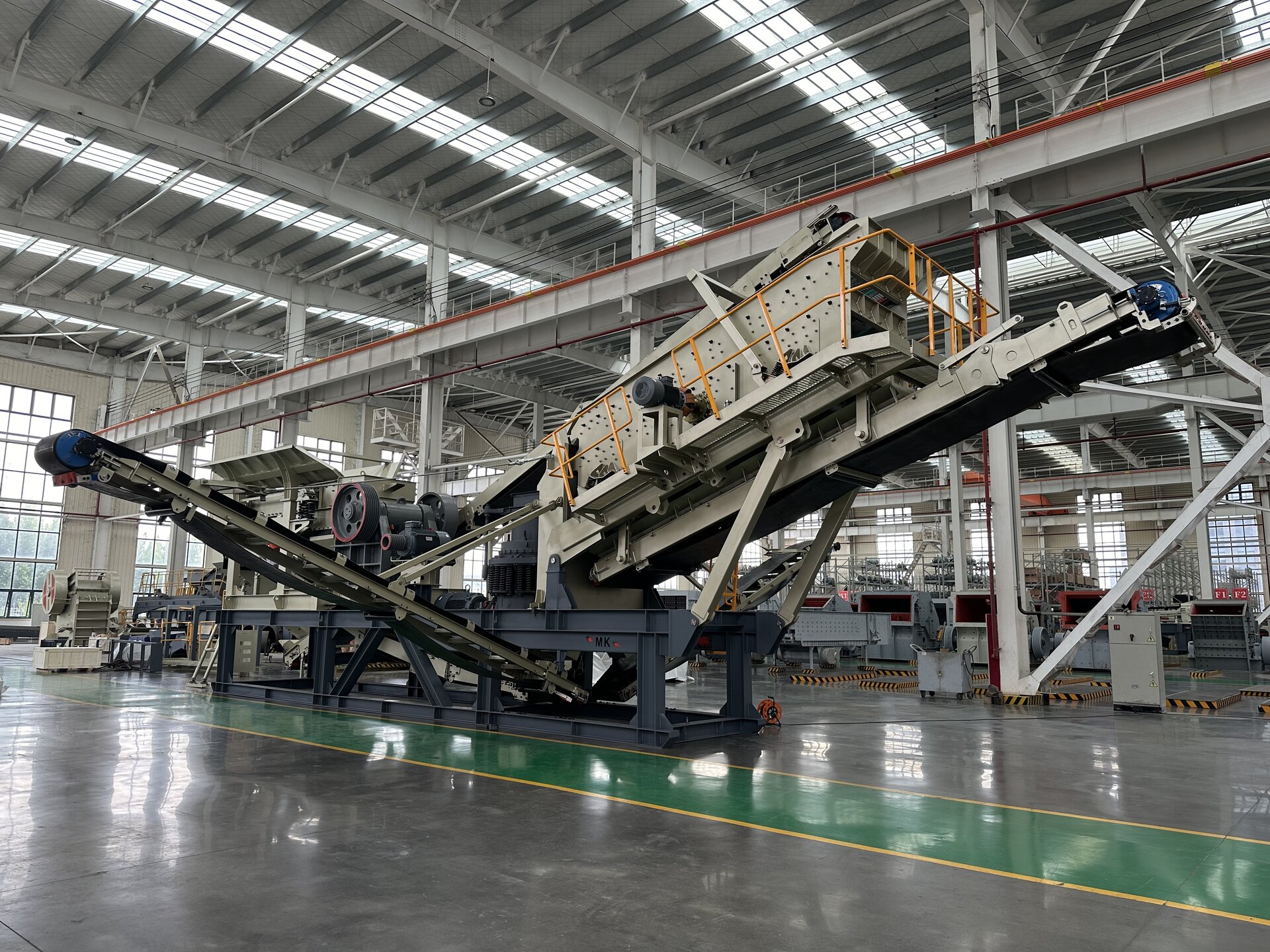

破碎筛分一体化站

产品优势

满足移动生产线的大产能需求:采用独特框架式底盘结构,可承载更大型号主机设备,单条生产线产能可达800吨/时,满足可移动式生产线的大产能需求及老生产线扩产升级需求。

占地空间小,节约用地成本:OM集块式破碎筛分站主机及皮带机等集成在底盘支架上,同时优化了生产线工艺设计,不仅占地空间更小,明显节约场地投资成本,还可根据现场工况变化,随时增减或更换设备,适应不同需求,灵活多样。

免基础安装,节省前期投资:设备采用独特的结构设计,作业只需保证底盘水平即可,不仅降低上料和中转高度,还节省大量生产线基础建设成本,缩短产线建设周期。

整体吊装运输,投产快速:300吨/时产线以下规模,整机可整体吊装至卡车运输,或装进40高柜集装箱运输,进入作业场地后直接展开即可投产,减少拆装时间,实现12-48小时快速投产。

一体化控制,操作简单:MK集块式破碎筛分站单机采用一体化控制系统,可选配置"一键启动"和一键停机功能;整条生产线可选配集中控制系统和可视化触摸屏操作,使操作更加智能、便捷,安全,提高生产效率。

高性能主机,高效可靠:主机采用公司研发设计的专用高性能破碎、筛分设备,具有生产效率高、运行稳定、智能可靠等优势,保证生产线连续作业性能,减少计划外停机时间。

检修便利更安全、便捷:预设检修平台,保障操作检修人员的安全和现场检修的便捷性;同时,全线产品可实现自动润滑,减少养护次数和时间,降低客户后期的维护成本。

技术参数

系列标准机型型号配套设备1型号配套设备2型号配套设备2最大进料粒度(mm)配套设备2产量(t/h)最大处理量(t/h)
粗碎机型OM75JFK0936PE750X1060630110-250120-280
粗碎机型OM90JFK1142PE900X1200750150-300150-320
粗碎机型OM110JFK1142C6X110760160-400160-420
粗碎机型OM125JFK1345C6X125850240-600240-600
粗碎机型OM1315CFK1345CI5X1315700200-300230-330
粗碎机型OM1415CFK1345CI5X1415900300-500300-500
中细碎与筛分站OM160HHST160S300120-150180~220
中细碎与筛分站OM300HHPT300220150-200230~270
中细碎与筛分站OM300HSSKX1536HPT300220150-200230~270
中细碎与筛分站OM500HHPT500300400-500430~570
中细碎与筛分站OM250HHST250S350200-450200-450
中细碎与筛分站OM1315IPFW1315Ⅲ300150-280180-300
中细碎与筛分站OM1213ICI5X1213300150-280180-300
中细碎与筛分站OM9532VVSI5X953245180-280180-280
中细碎与筛分站OM1145VVSI5X114545250-360250-360
中细碎与筛分站OM1040VVSI6X104040264-283264-283
中细碎与筛分站OM150S-33OMX156025060-25060-250
中细碎与筛分站OM200S-22OMX186030070-35070-350
中细碎与筛分站OM200S-33OMX186030070-35070-350
中细碎与筛分站OM300S-33OMX216030070-45070-450
中细碎与筛分站OM400S-33OMX246030070-45070-450
中细碎与筛分站OM500S-33OMX247530070-45070-450
双座破碎筛分站OM160H-2M3OMX1560HST160H180120-150150~220
双座破碎筛分站OM300H-2M3OMX1860HPT300220150-200230~270
双座破碎筛分站OM250H-2M3OMX2160HST250H215200-450230~450
双座破碎筛分站OM1213I-2M3OMX1860CI5X1213M300150-250150-250
双座破碎筛分站OM1315I-2M3OMX2160CI5X1315300180-300180-300
双座破碎筛分站OM9532V-2M3OMX2160VSI5X953240180-280180-280
双座破碎筛分站OM1040V-2M3OMX2160VSI6X104040264-283264-283
双座破碎筛分站OM1145V-2M3OMX2160VSI5X114545250-320250-320
双座破碎筛分站OM300H-2DHST250HPT300360250-400250-400
双座破碎筛分站OM1040V-2DHPT300VSI6X1040220160-230160-230
组合一体机破碎筛分站OMT70-4FK0936PE500X75045040-6050-70
组合一体机破碎筛分站OMT70-43OMX1545PYB90045040-6050-70
组合一体机破碎筛分站OMT100-4FK0936PE600×90050035-11070-120
组合一体机破碎筛分站OMT100-43OMX1560HST100H150035-11070-120
组合一体机破碎筛分站OMT150-4FK0936PE600×90050065-160100-170
组合一体机破碎筛分站OMT150-43OMX1560HST160H150065-160100-170
组合一体机破碎筛分站OMT150-3FK1142CI5X1213M550100-170120-190
组合一体机破碎筛分站OMT150-3FK11423OMX1560550100-170120-190

备注说明:

1. 本表所列的处理能力是指破碎中等强度的物料,堆比重1.6t/m3为标准计算的。处理能力受多种因素的影响,如物料的性质、粒度的组成、给料排料等工作条件、含水含泥量、松散密度和可碎性等等,所以表中数据视具体情况会有所变化;

2. 表中圆锥机最大进料粒度及产量A值,以粗、中碎腔型预设定值。具体数值还需参见圆锥机所用腔型和物料粒度等情况而具体设定。

3. "整备处理量"是轮胎移动站基础性技术指标,由于客户现场物料粒型粒度变化多端,文中所涉及的"整备处理量"仅供参考,不适用特殊物料尺寸颗粒筛分,用户选择破碎站产能时还需要考虑物料的硬度、大小等因素,参见配套设备的适用范围,并进行数据修正;

4. 以上标准的定义,本文涉及的技术参数仅供参考,如遇特殊物料,可以咨询技术部门。

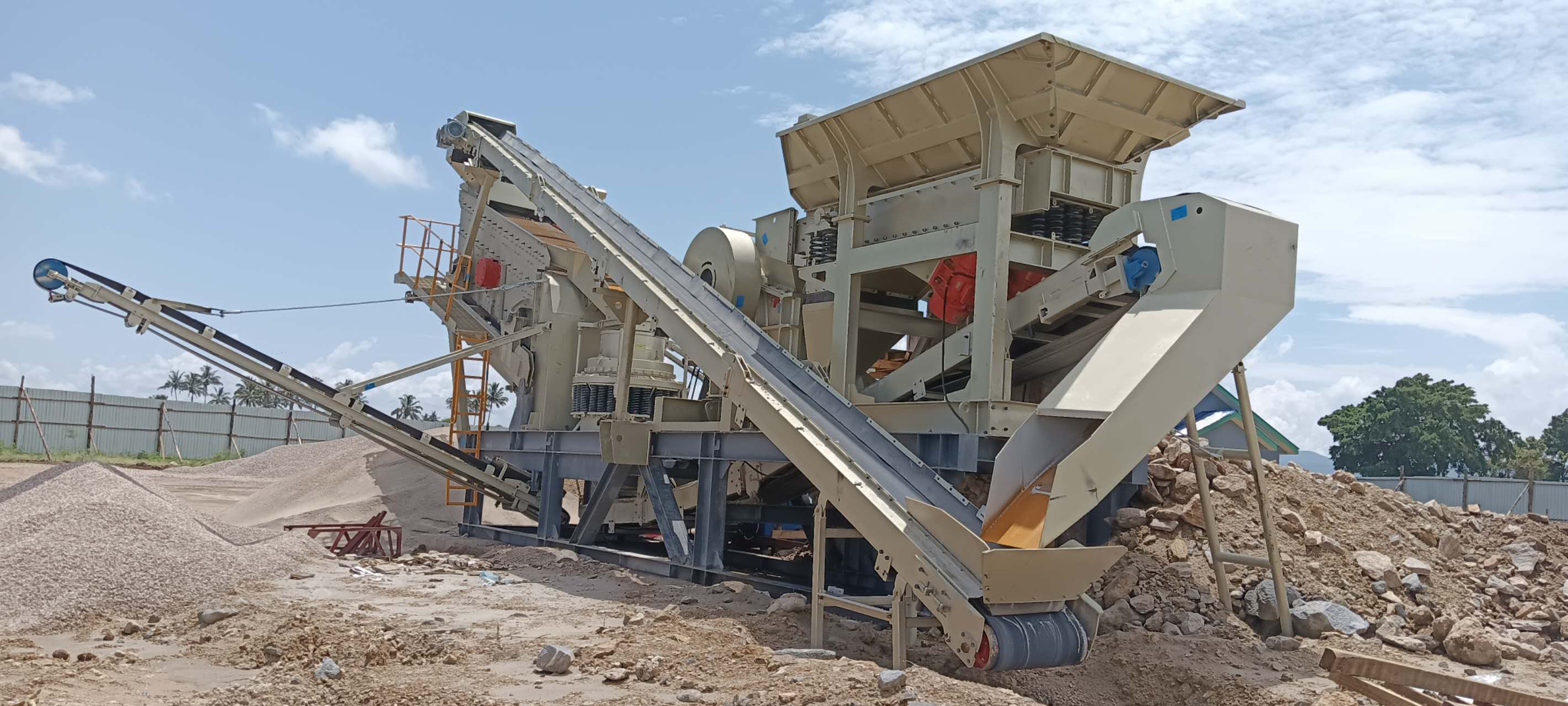

案例1

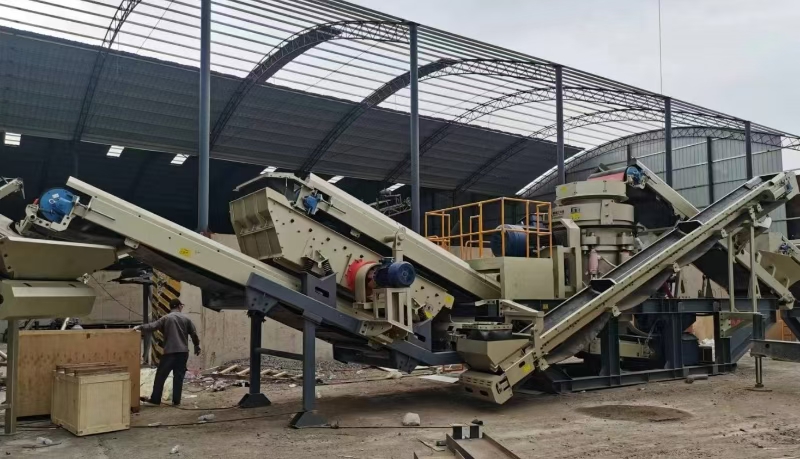

案例2

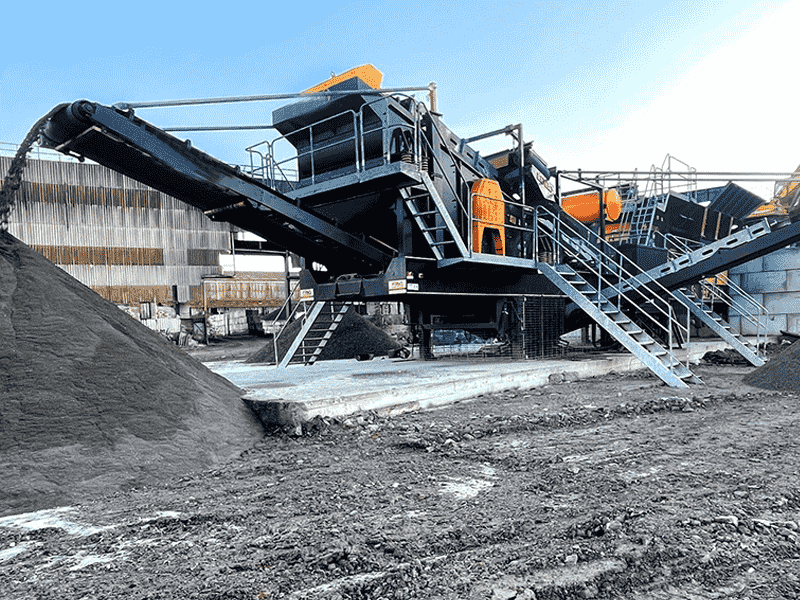

案例3
>
